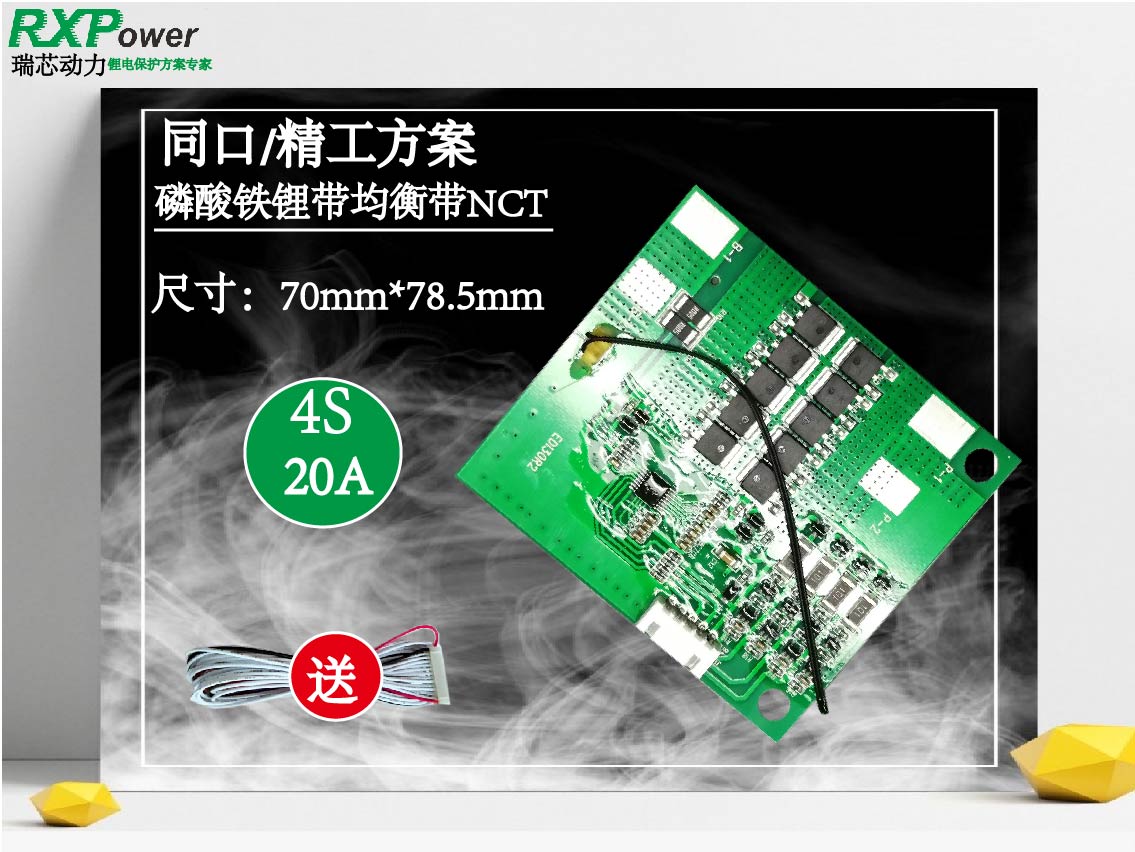

4串,20A動力電池保護板EDI30A10.1220

• 型號Product Code：EDI30A10.1220
• 串數Battery Series：4S
• 工作電流DIS Current：25A Max
• 過充電壓OVC Voltage:3.65V
• 過放電壓OVD Voltage::2.5V
• 電池化學Chemistry:磷酸鐵鋰/LFP
• PCB尺寸 Size:78.5*70*10mm

詳細描述

產品簡介：

4串,20A動力電池保護板EDI30A10.1220,充放電同口，帶均衡，帶BMS，過流40A，采用進口鋰電保護IC，提供完善可靠的保護性能：極高的過充/過放電壓檢測精度；放電過流保護檢測及延時.保護板適用于300W及以下設備的動力電池保護應用。

保護功能：

過充保護：任一節電芯電壓達到過充保護電壓，立即關斷充電回路，禁止繼續充電

過放保護：任一節電芯電壓低于過放保護電壓，立即關斷放電回路，禁止繼續放電

放電過流/短路保護：放電電流超過放電過流保護電流，立即關斷放電回路，防止電池/保護板損壞或發生危險，當短路保護發生時，要移開外部負載，才能恢復。

過溫保護：充電/放電過程中出現電池溫度過高，立即關斷充放電回路，禁止繼續充放電

均衡保護：充電電壓任何一節電壓高于3.60V時，對應的電池開始放電，約36mA

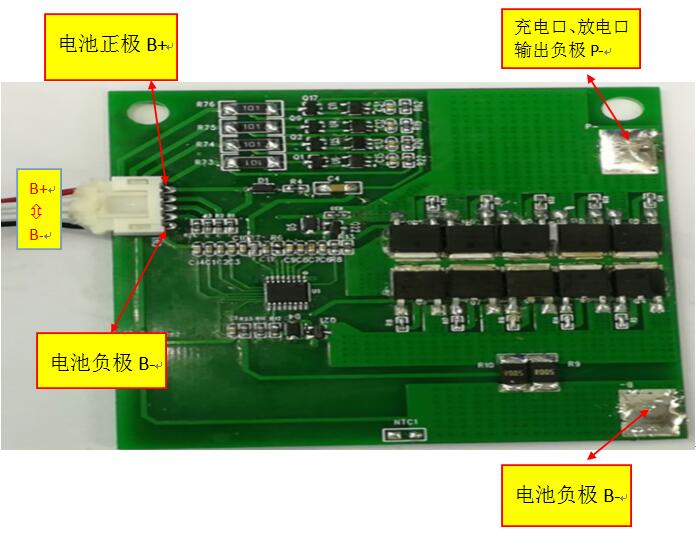

組裝示意圖：
