3串12V動力電池保護板EDI3701A10.1210, 工作電流10A 過流33A,充放電同口，無均衡，帶NTC. 保護板采用進口鋰電保護IC，提供完善可靠的保護性能：極高的過充/過放電壓檢測精度；二級放電過流保護檢測及延時（過流1/短路）；極低靜態消耗電流，適用于12V/10A及以下設備的動力電池保護應用。

保護功能：

    過充保護：任一節電芯電壓達到過充保護電壓，立即關斷充電回路，禁止繼續充電

    過放保護：任一節電芯電壓低于過放保護電壓，立即關斷放電回路，禁止繼續放電

    放電過流保護：放電電流超過放電過流保護電流，立即關斷放電回路，禁止繼續放電

    短路保護：放電輸出端口發生短路，立即關斷放電回路，防止電池/保護板損壞或發生危險

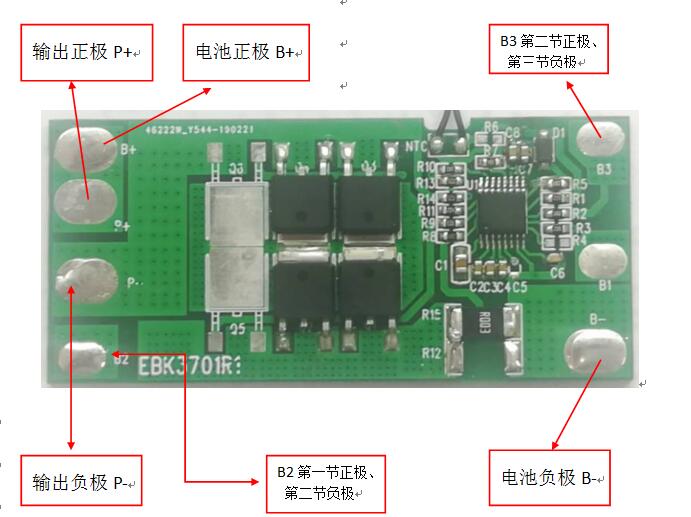

組裝示意圖：
